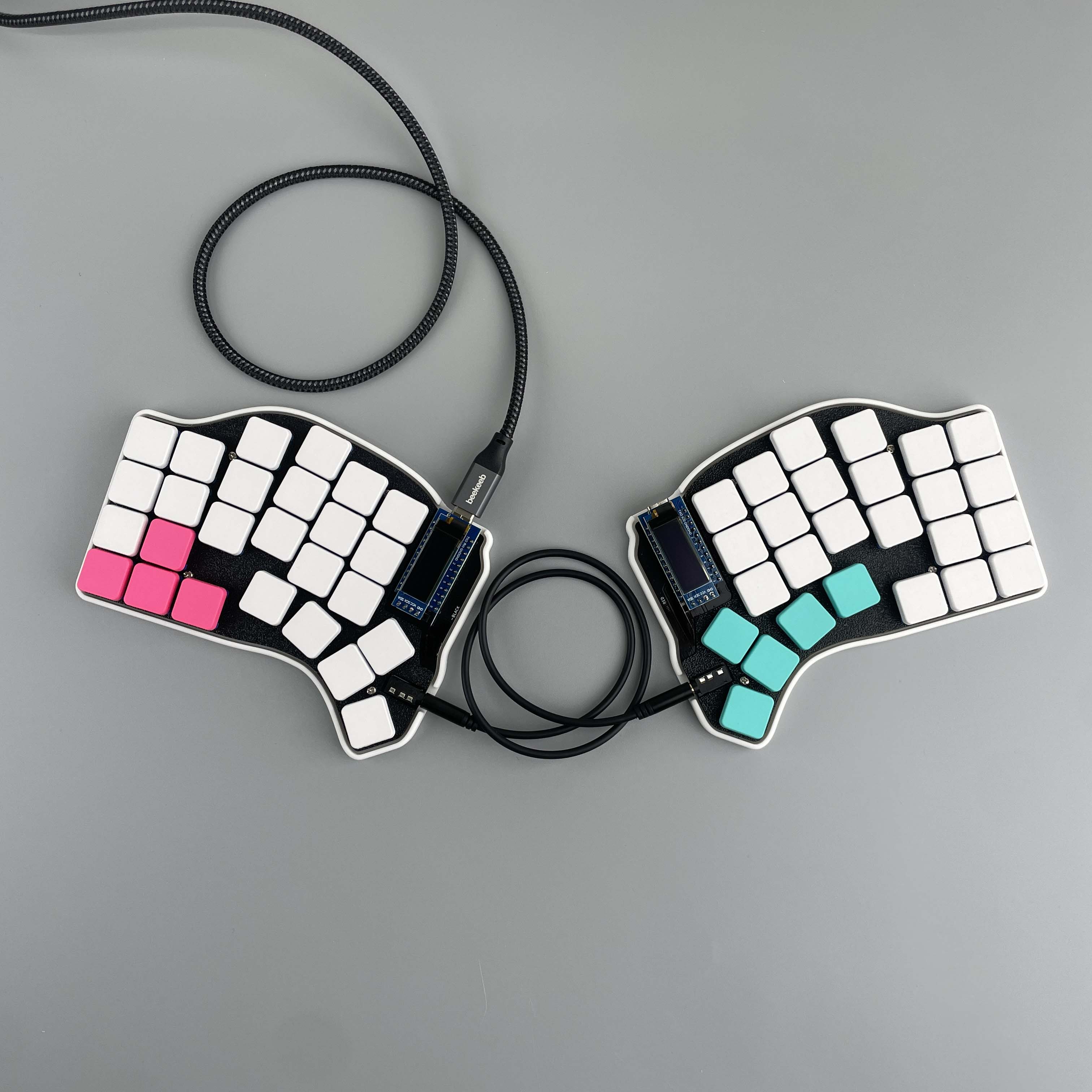

HSHS52（有線版） DIY組み立てキット

HSHS52とは

HSHS52は、Hillside52キーボードの改良版です。分割型のエルゴノミックキーボードで、指の自然な位置と動きを考慮したスプレイレイアウト (Splay layout) およびコラムスタッガードデザインが特徴です。ユーティリティボトム列または物理的なT字型矢印キー配列を選択できます。親指クラスタには5つのキーがあり、そのうち2つはコード入力 (chording) に対応しています。Chocホットスワップソケットを備え、Choc v1およびChoc v2キースイッチの両方をサポートしています。

また、HSHS52は狭ピッチ設計を採用しており、キー間の距離をコンパクトにすることで、手や腕の移動量を最小限に抑えます。その結果、長時間のタイピングでも疲れにくく、より効率的で快適な入力体験を実現します。デスクスペースを有効活用したいユーザーや、小型レイアウトで高い操作性を求める方に最適です。

特徴

スプレイレイアウト：自然な指の配置ポジション
わずかにカーブしたサムファン：リラックスした滑らかな動きを可能にし、負担を軽減
ホットスワップソケット：Kailh Choc v1 または最新の Choc v2 キースイッチを交換可能

内容物

• Pro Micro Type-C 版：2個
• PCB：2枚
• TRRSジャック：2個
• タクトスイッチ：2個
• ダイオード：52個
• OLEDディスプレイモジュール（4Pピンヘッダーピン付き）：2個
• Chocホットスワップソケット：52個

• 12Pピンヘッダーと12Pピンソケット：1セット
• 5Pピンソケット：1セット
• TRRSケーブル： 1本

別途ご用意が必要なもの

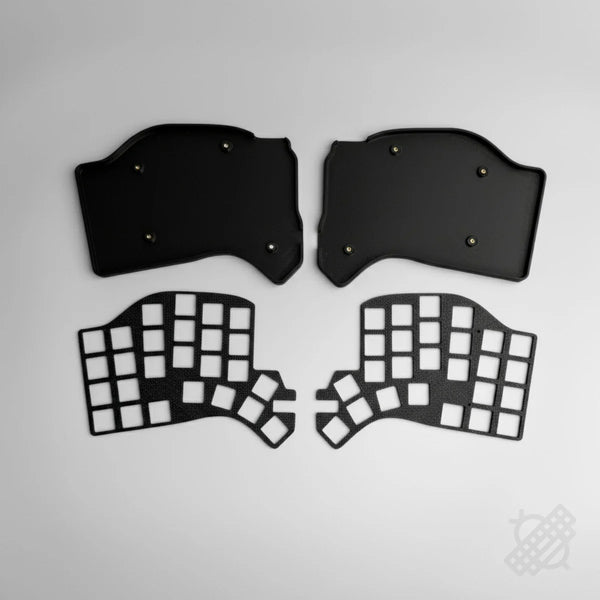

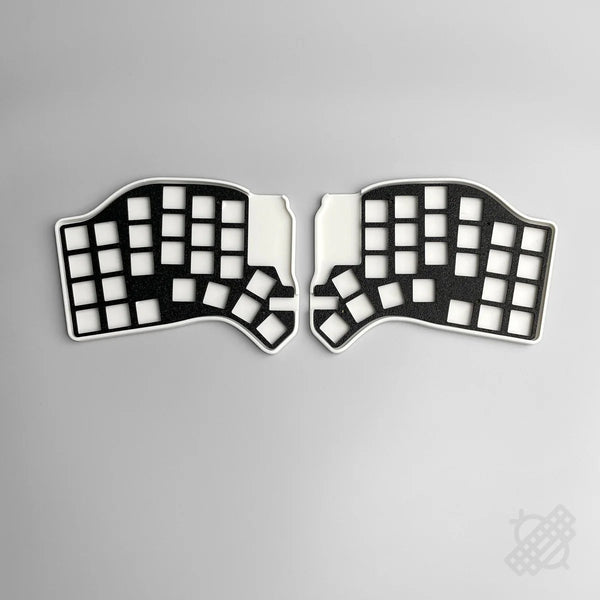

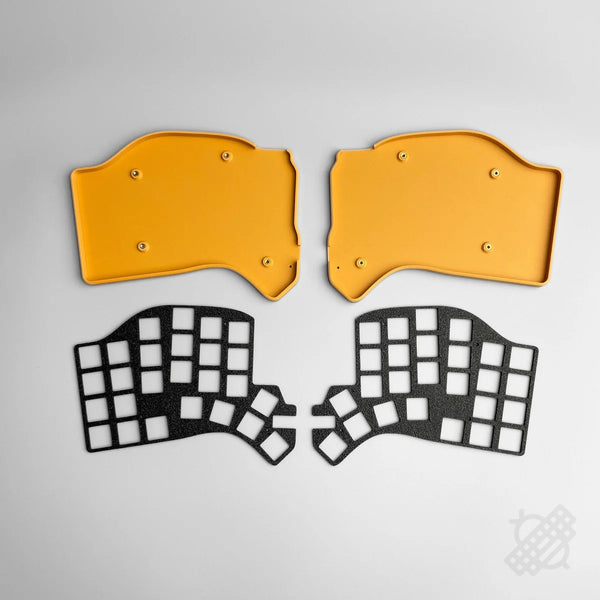

• ケース
• Choc v1 または Choc v2 キースイッチ
• 対応キーキャップ（狭ピッチ）

注意事項

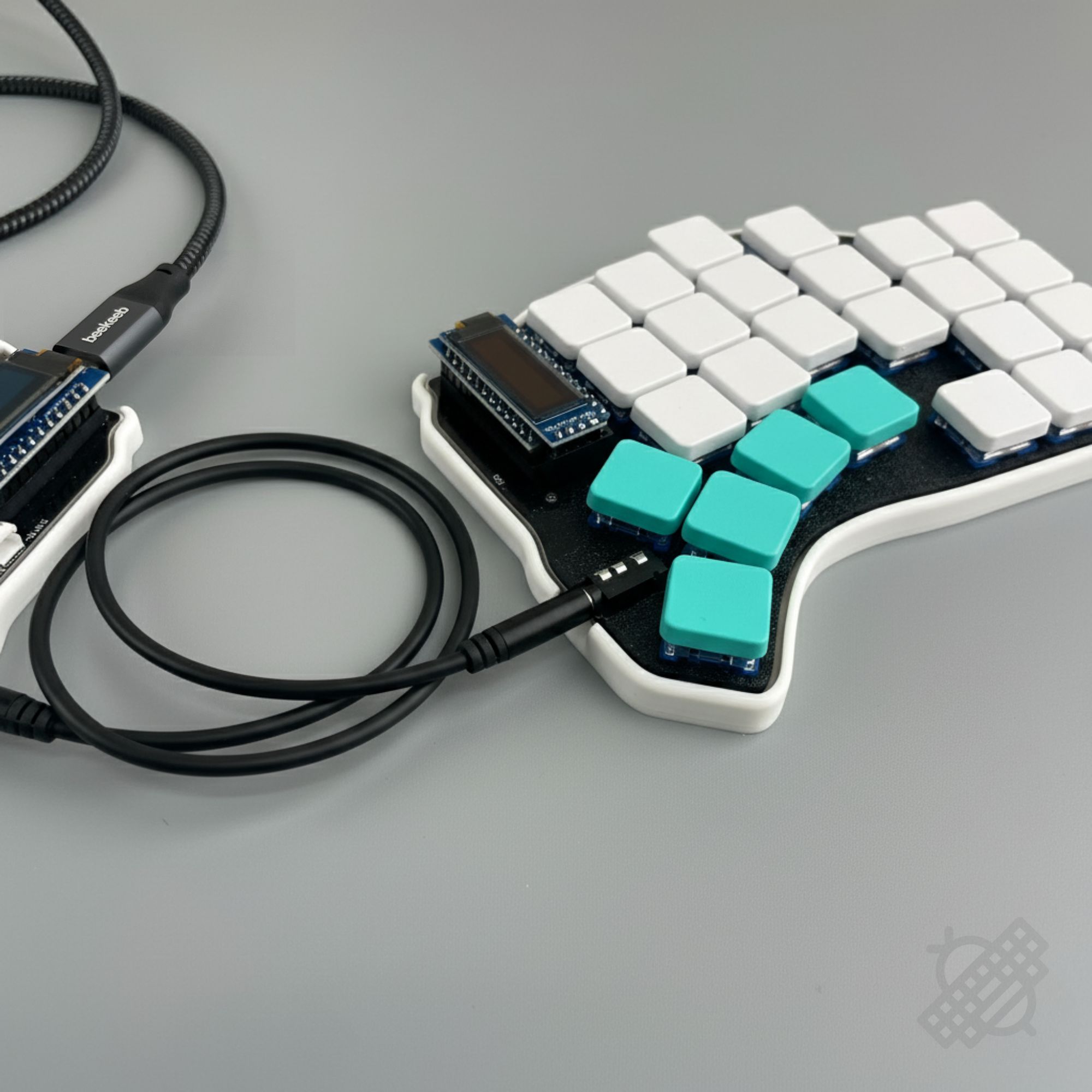

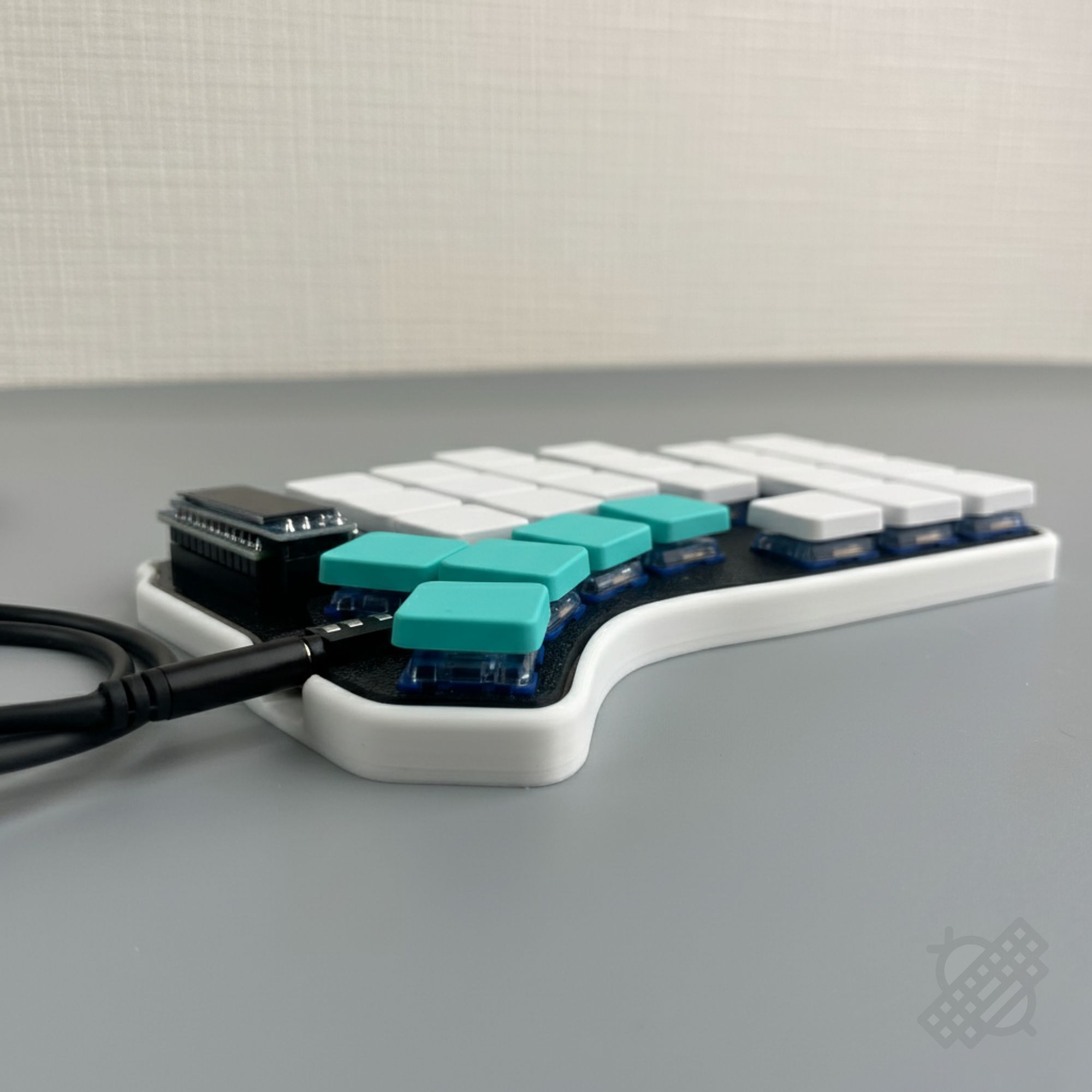

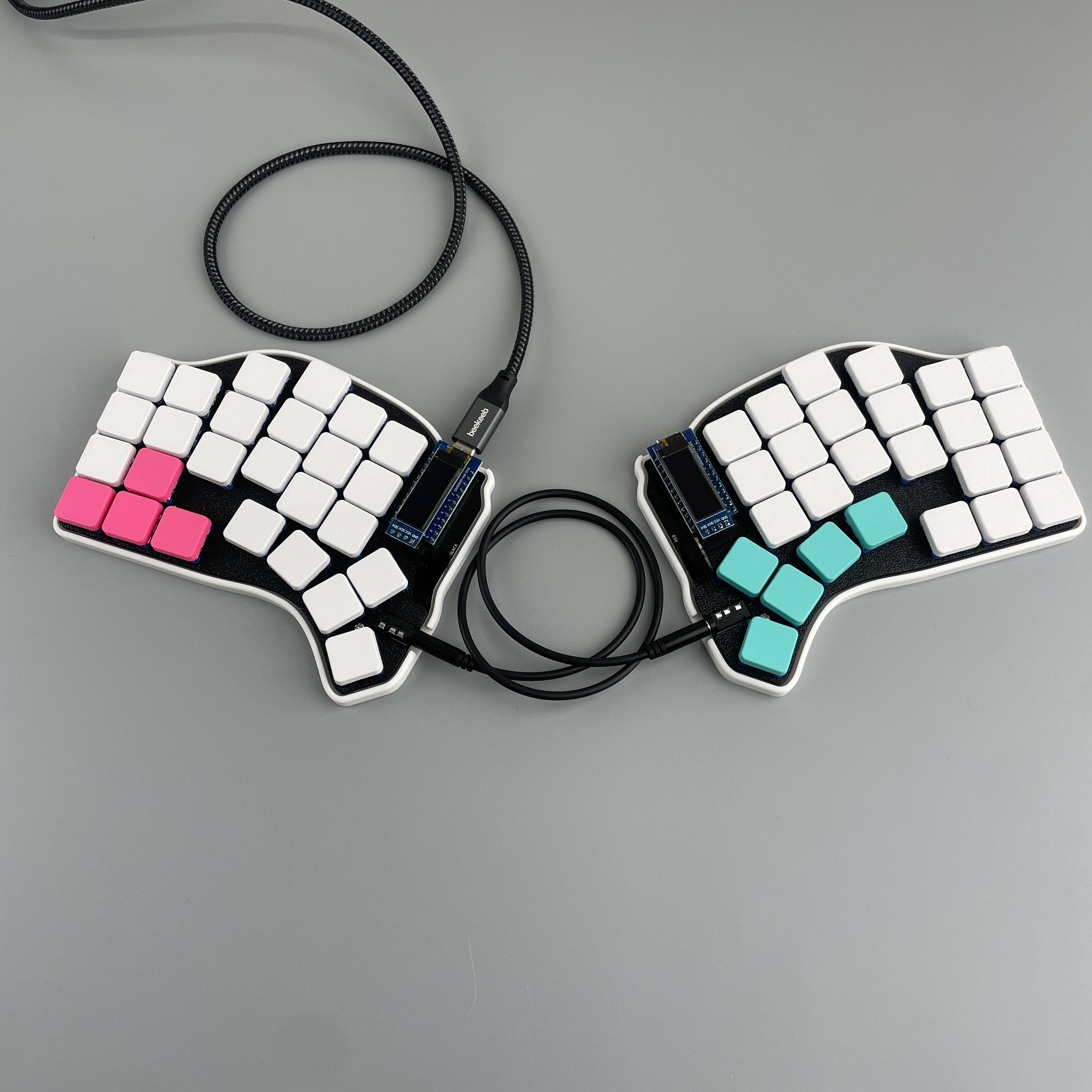

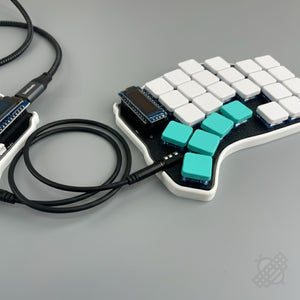

• 掲載されている組立済み写真はデモ用サンプルです。
• ご自身でのはんだ付け作業が必要です。DIYのはんだ付けには、はんだごてとはんだが必要です。
• 組み立てには基本的なはんだ付けスキルと電子工作の基礎知識が求められます。
• 通電する前に、必ずショートの有無を確認してください。分解や調整は、USBケーブルを抜いた状態で行ってください。


TRRS接続の左右分割キーボードを使用する際の注意事項

• 左右のキーボードをTRRSケーブルで接続した状態で、両方のキーボードを同時にPCへUSB接続しないでください。
• PCとキーボードが接続されている間に、左右をつなぐTRRSケーブルを抜き差ししないでください。
