低消費電力メモリ液晶ディスプレイ モジュール (1.26" / 1.08")

特徴

ブレイクアウトボード付き
DF52ケーブルまたは5Pピンヘッダのどちらかを使用して、ディスプレイモジュールをキーボードへ簡単に組み込めます。

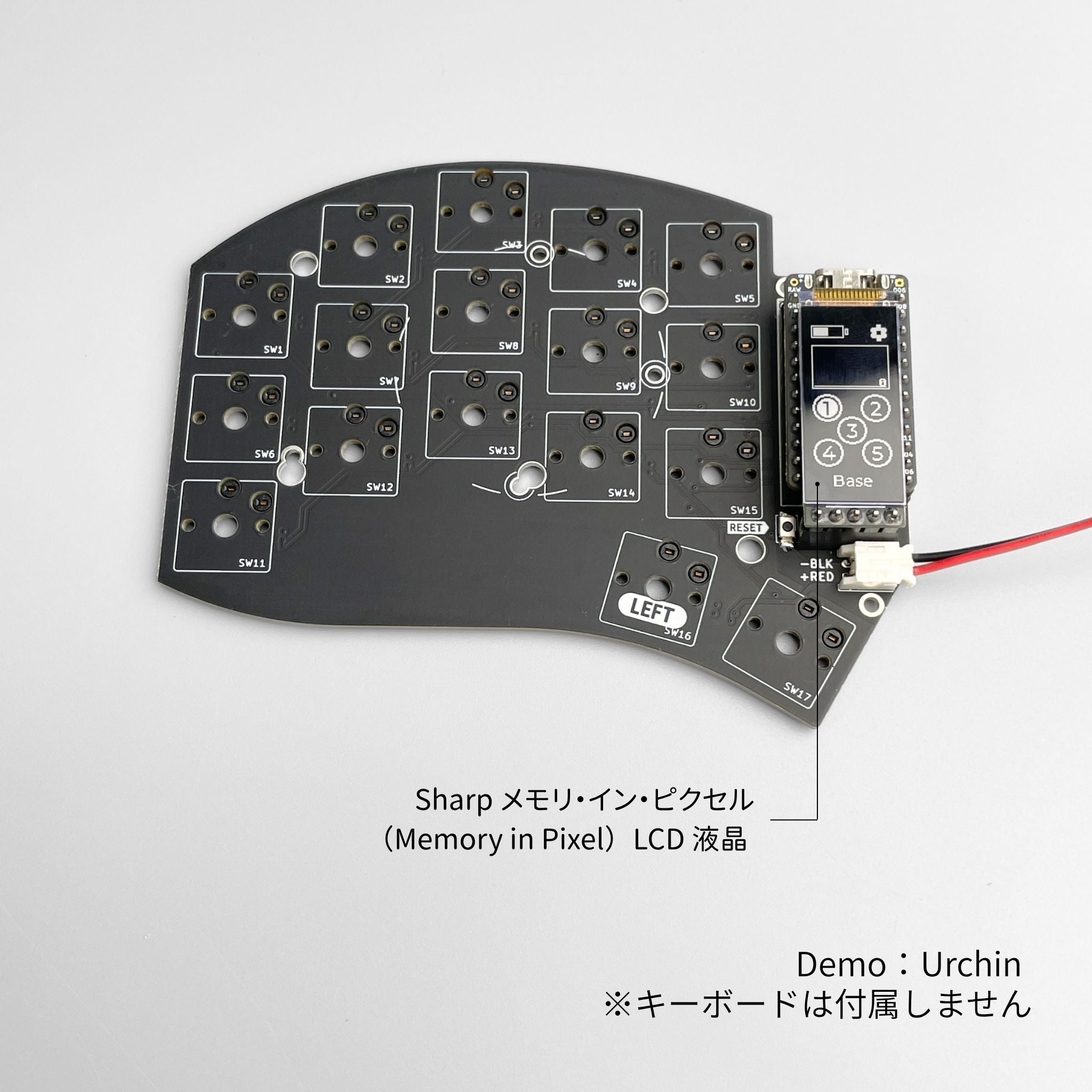

ZMK対応
MIPディスプレイは、レイヤー状態やWPMなどの情報を表示できます。さらにアニメーション表示にも対応しており、キーボードの利便性とデザイン性を高めます。

低消費電力
バッテリー駆動のワイヤレスキーボードにも適した省電力設計です。

滑らかな表示

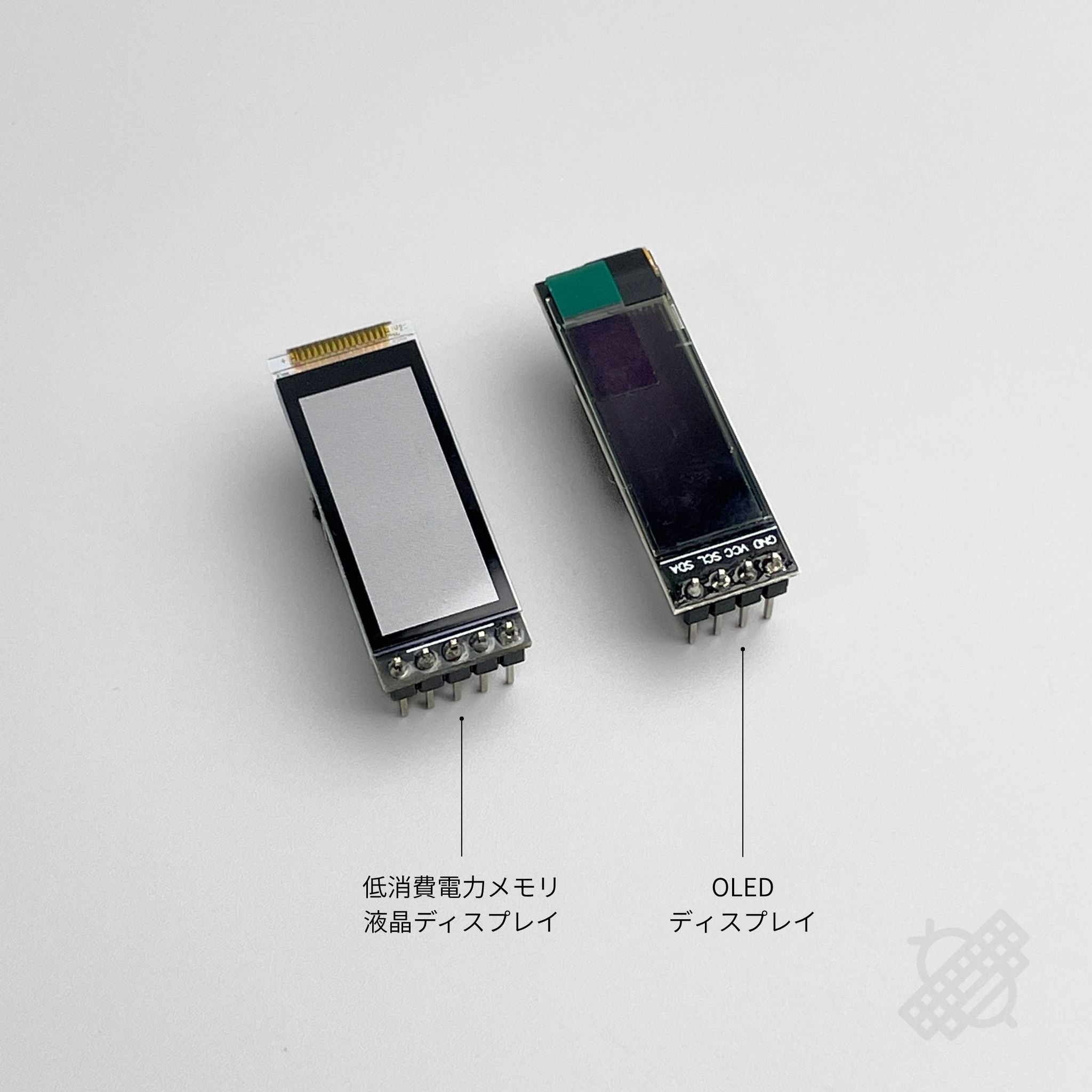

E-inkディスプレイとは異なり、残像が少なくスムーズな画面更新が可能です。

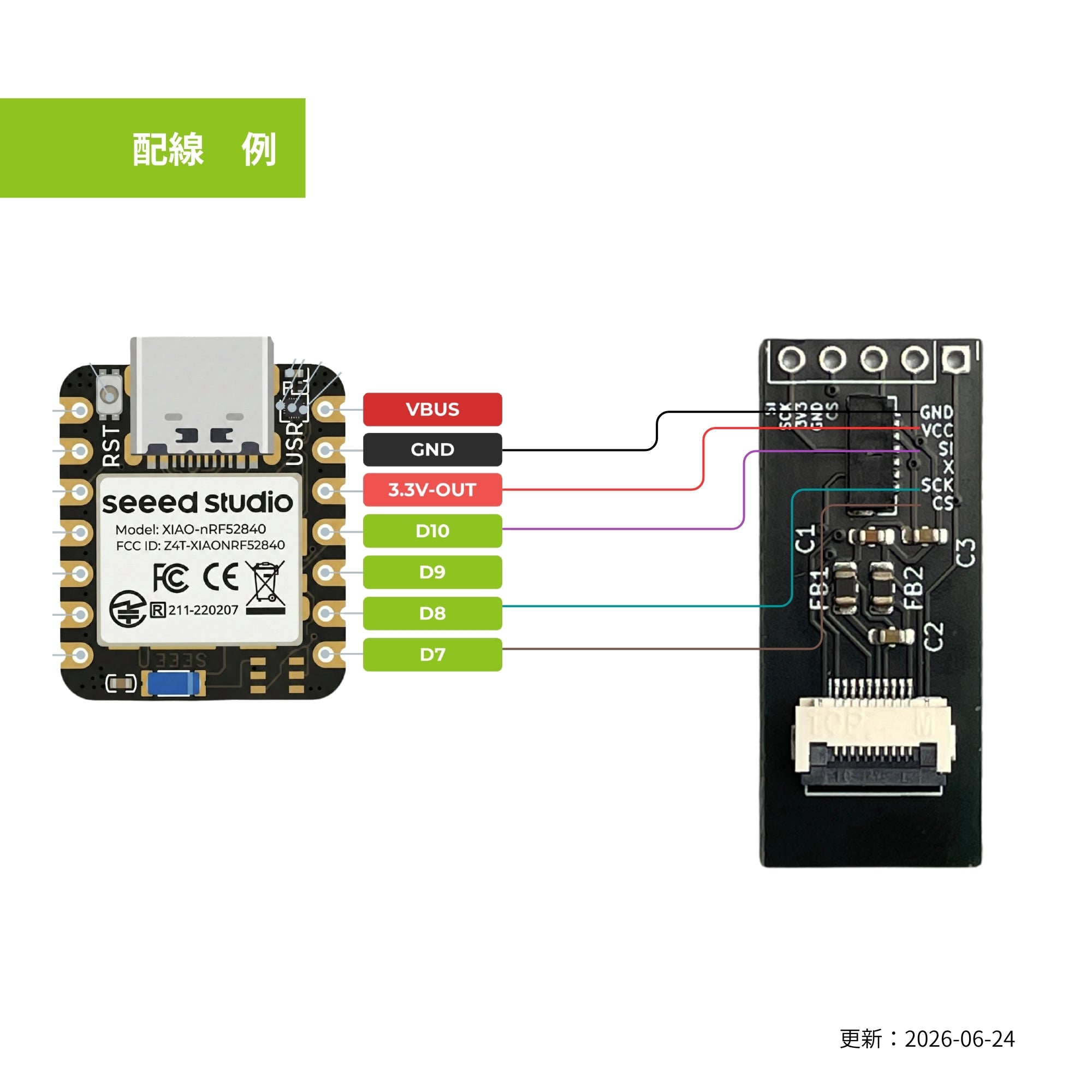

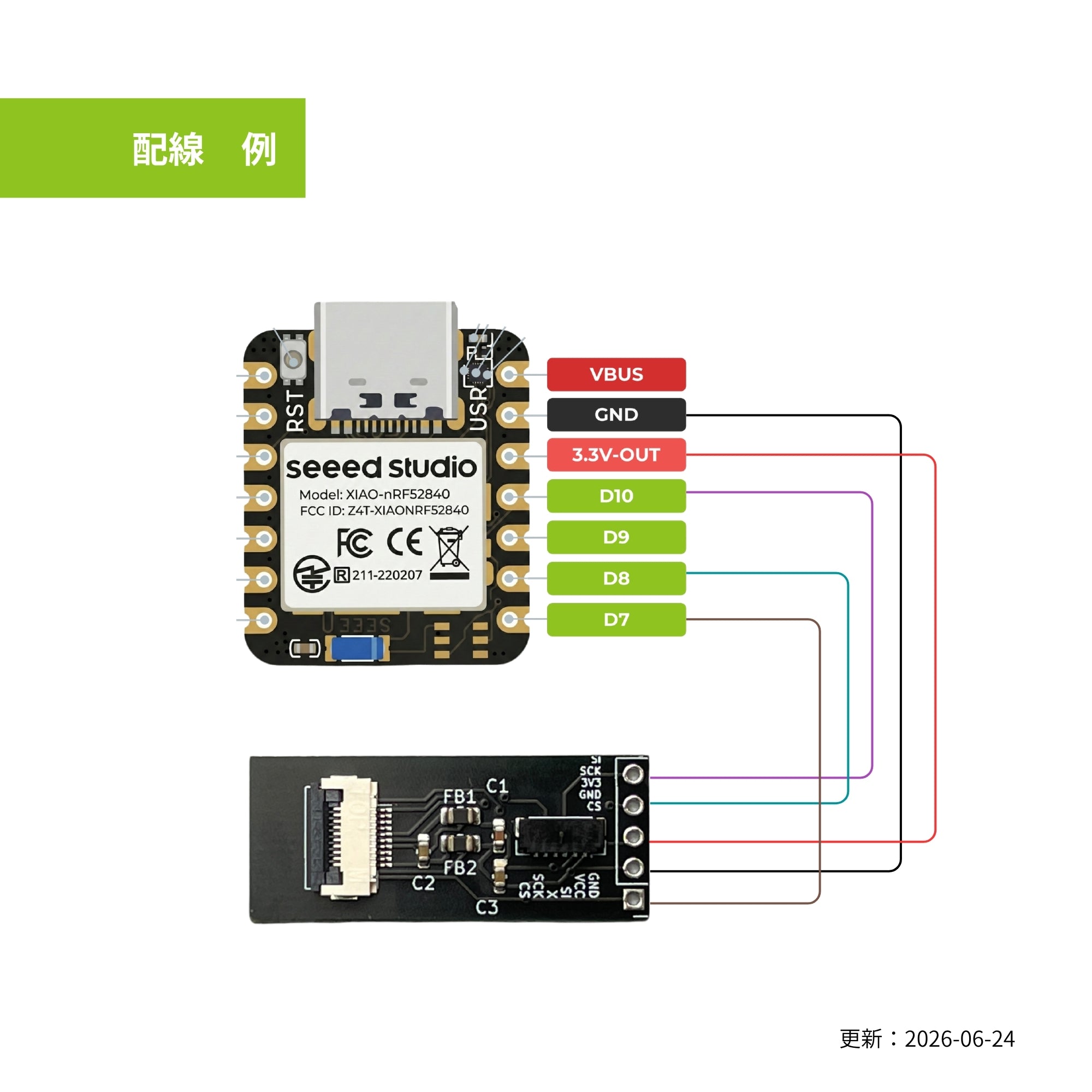

ご使用上の注意

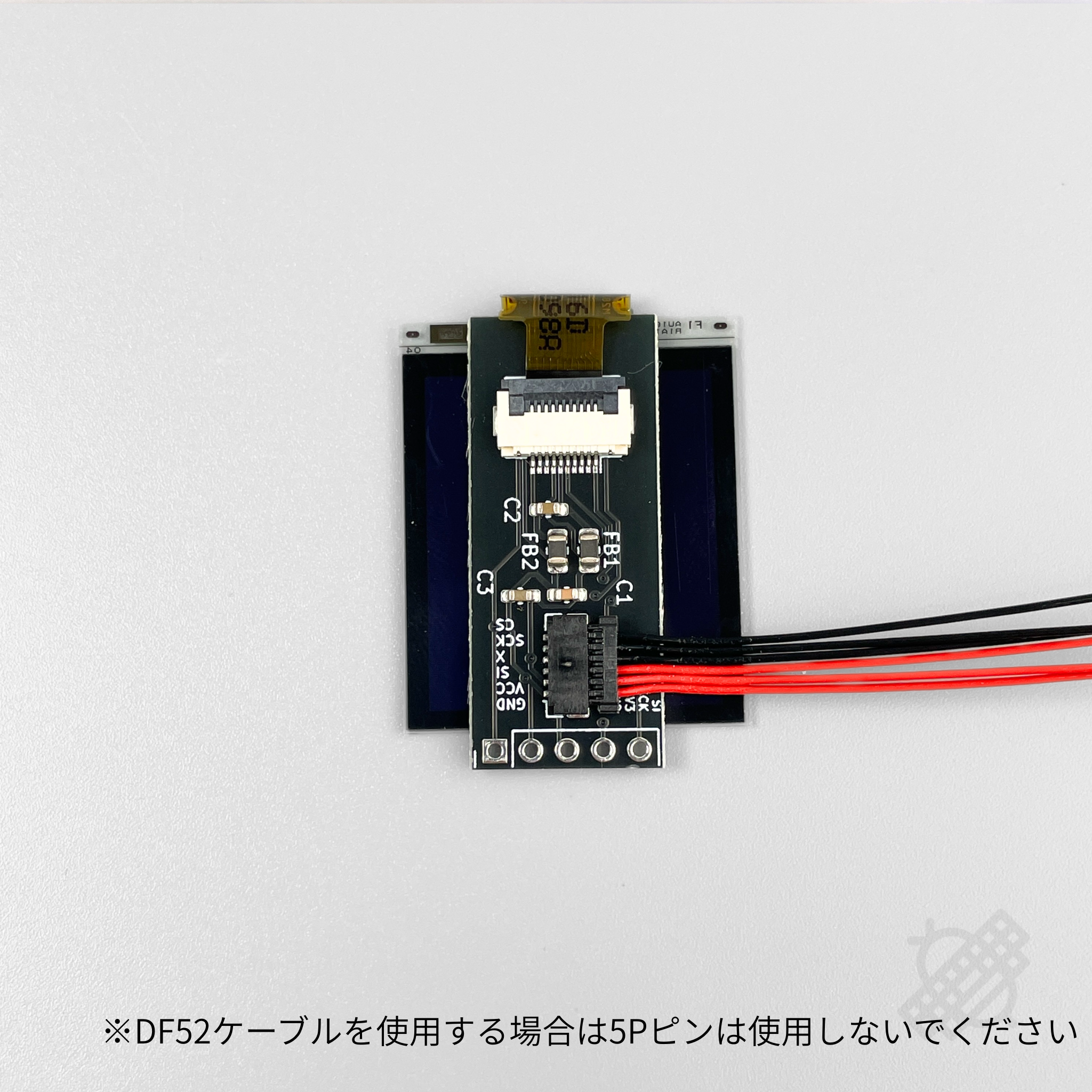

• DF52ケーブルを使用する場合は、5Pモジュール用ピンヘッダは使用しないでください。

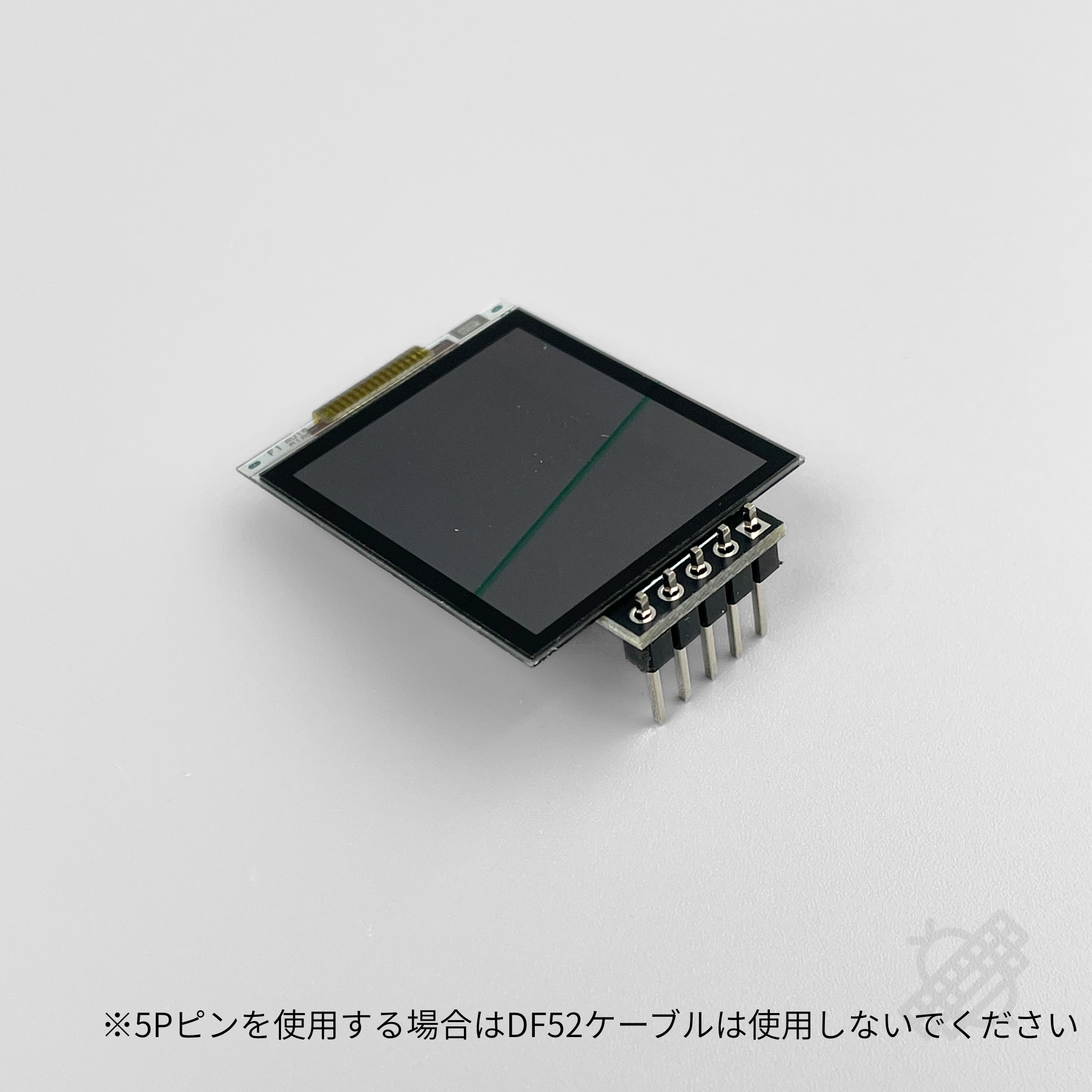

• 5Pモジュール用ピンヘッダを使用する場合は、DF52ケーブルは使用しないでください。

• DF52ケーブルと5Pモジュール用ピンヘッダを同時に接続しないでください。

【内容物】

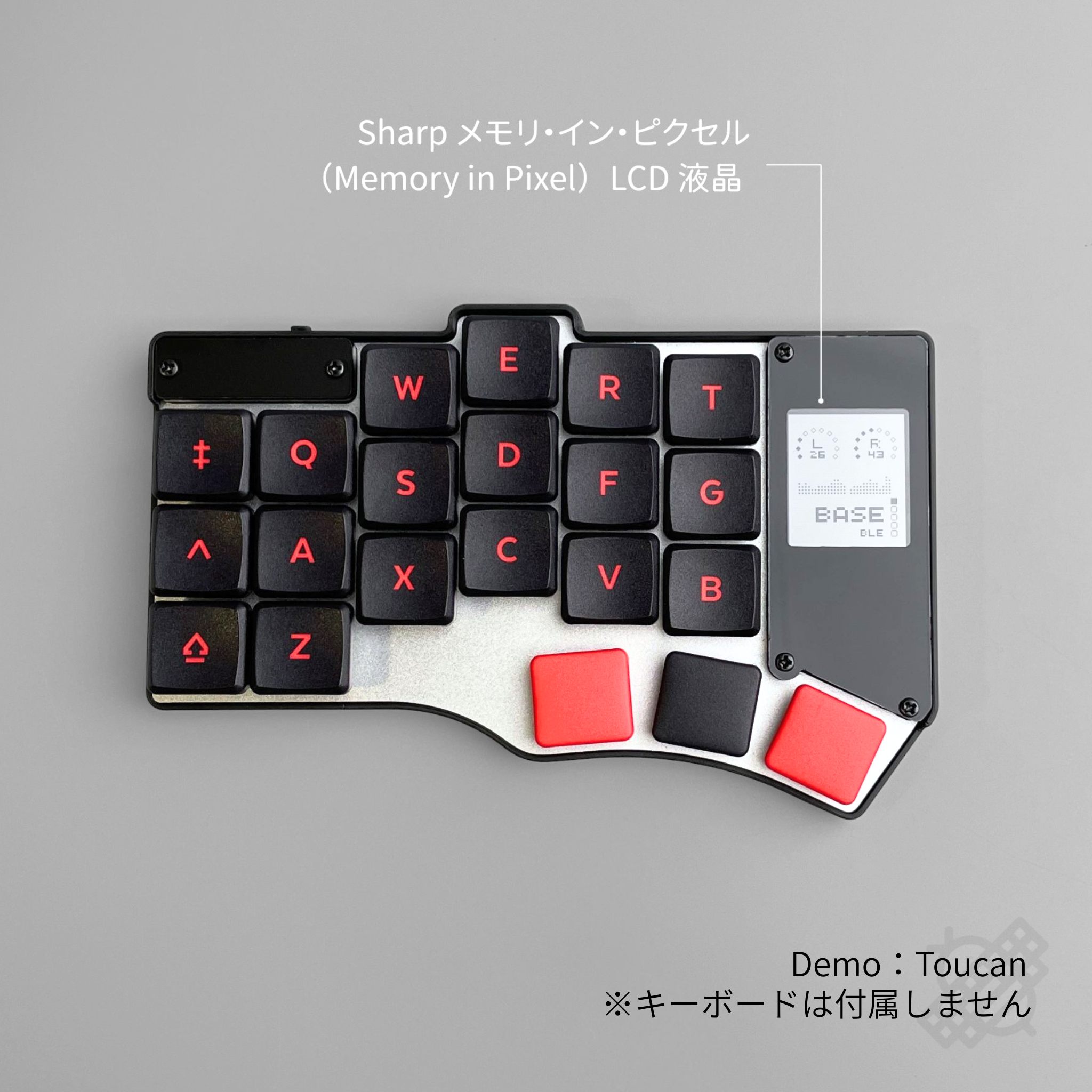

• Sharp メモリ・イン・ピクセル（MIP：Memory in Pixel）LCD 液晶

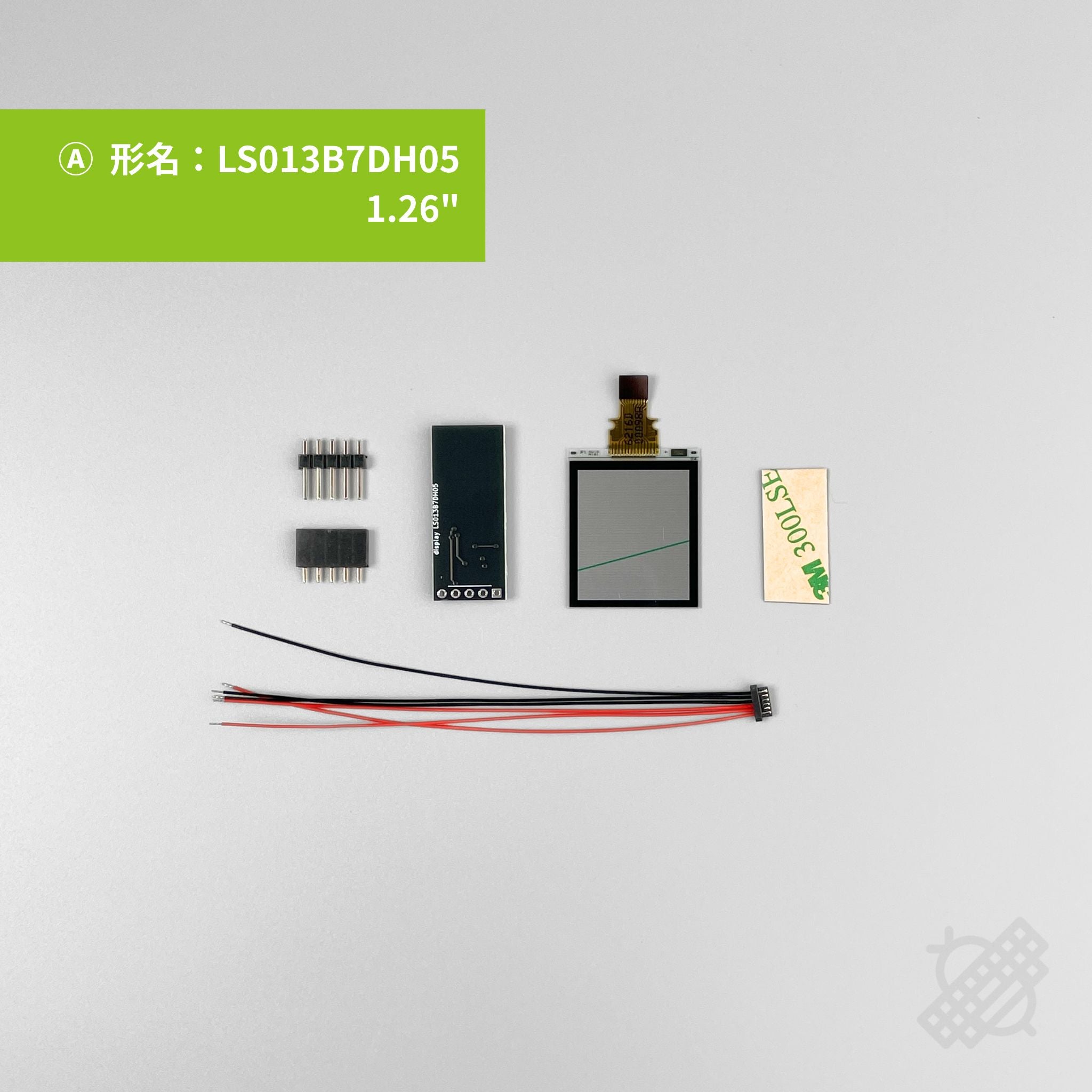

  • Model A 1.26"
    ・形名：LS013B7DH05
    ・ドット構成H × V(ドット): 144 x 168

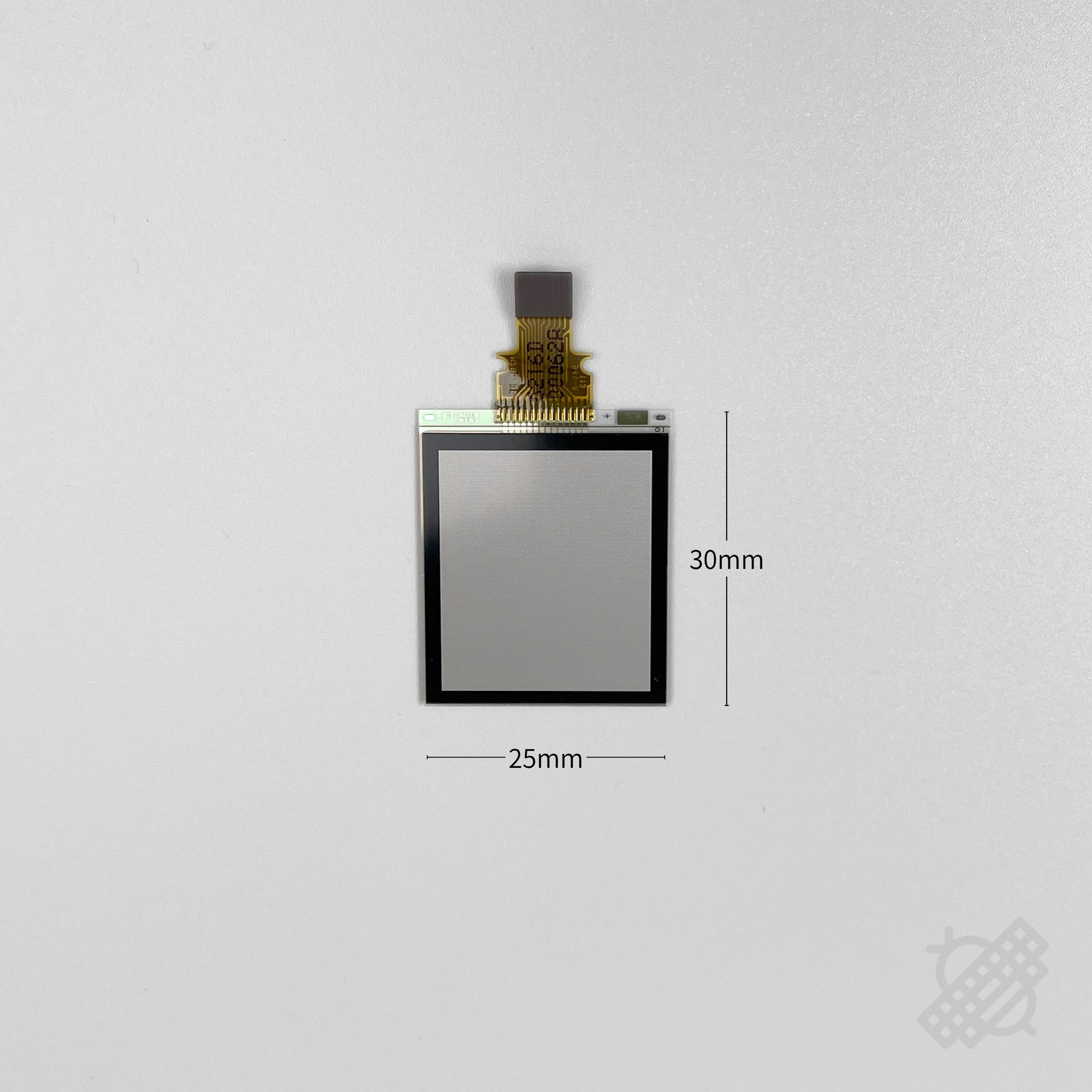

    ・駆動表示領域H × V(mm): 20.88 x 24.36
    ・対角画面サイズ: 1.26"
    ・表示色(色): 白黒
    ・外形寸法W×H(mm): 24.68 × 30.00 (突起部を除く)
    ・データシート

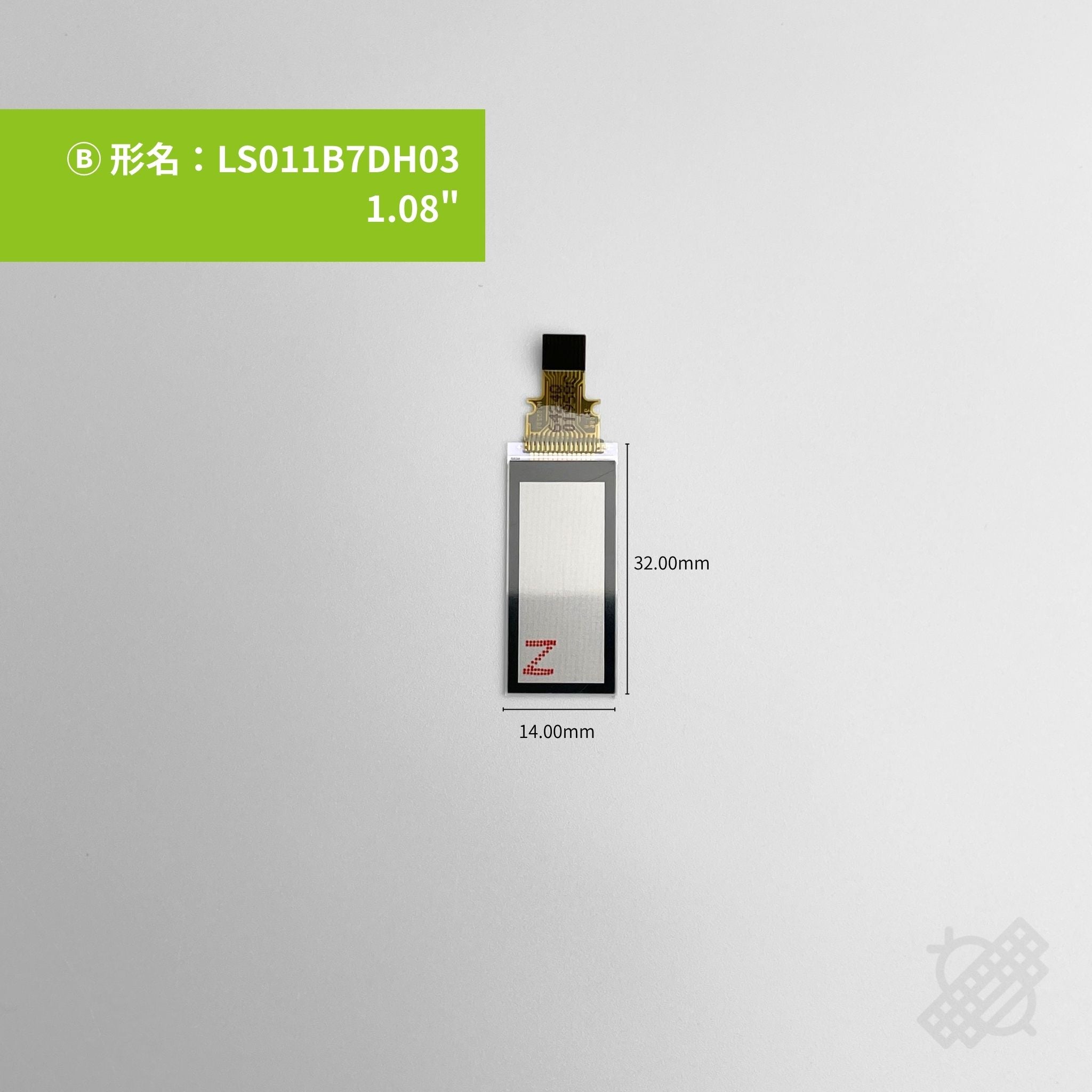

  • Model B 1.08"
    ・形名：LS011B7DH03
    ・ドット構成H × V(ドット): 160 × 68
    ・駆動表示領域H × V(mm): 25.28 × 10.744
    ・対角画面サイズ: 1.08"
    ・表示色(色): 白黒
    ・外形寸法W×H(mm): 32.00 × 14.00 (突起部を除く)

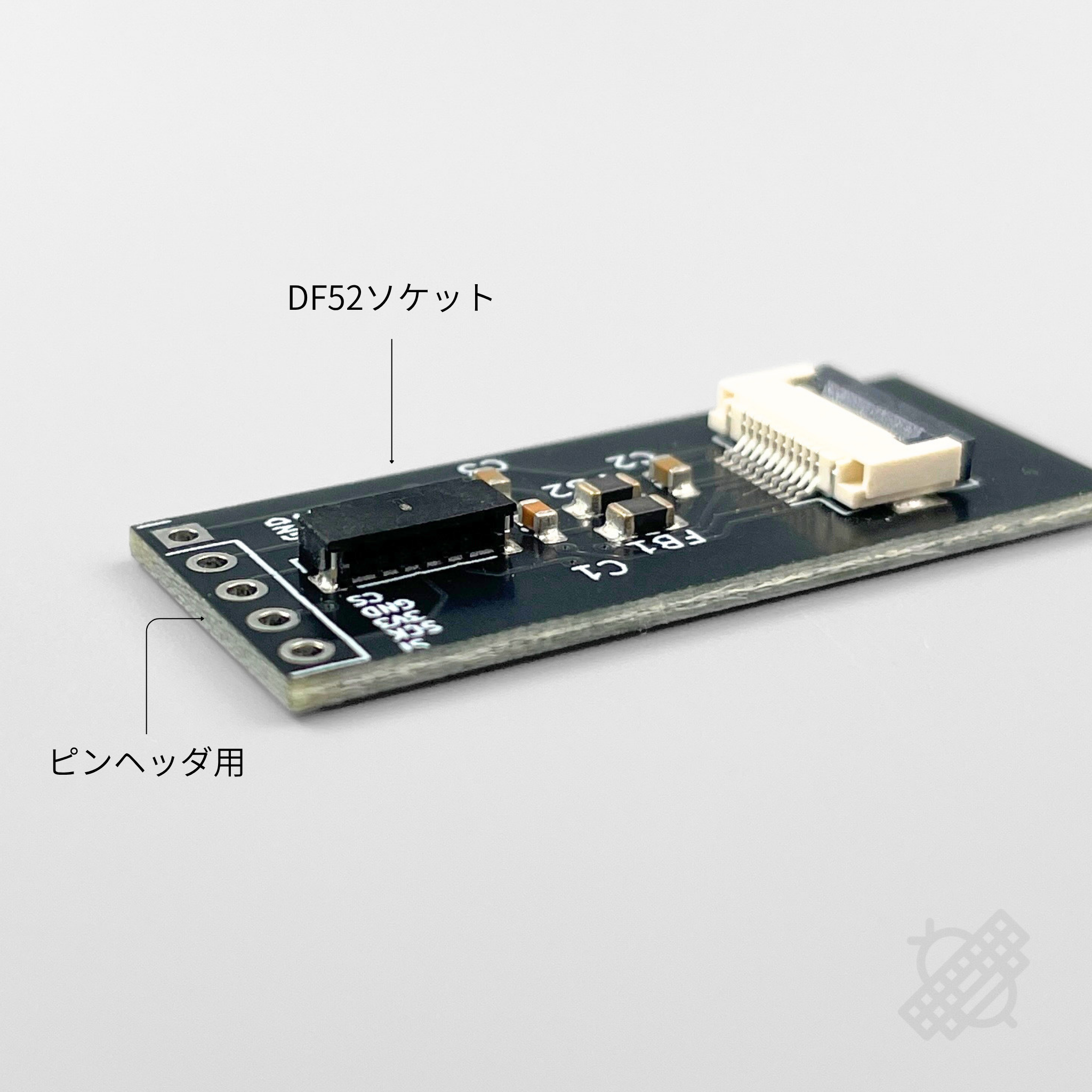

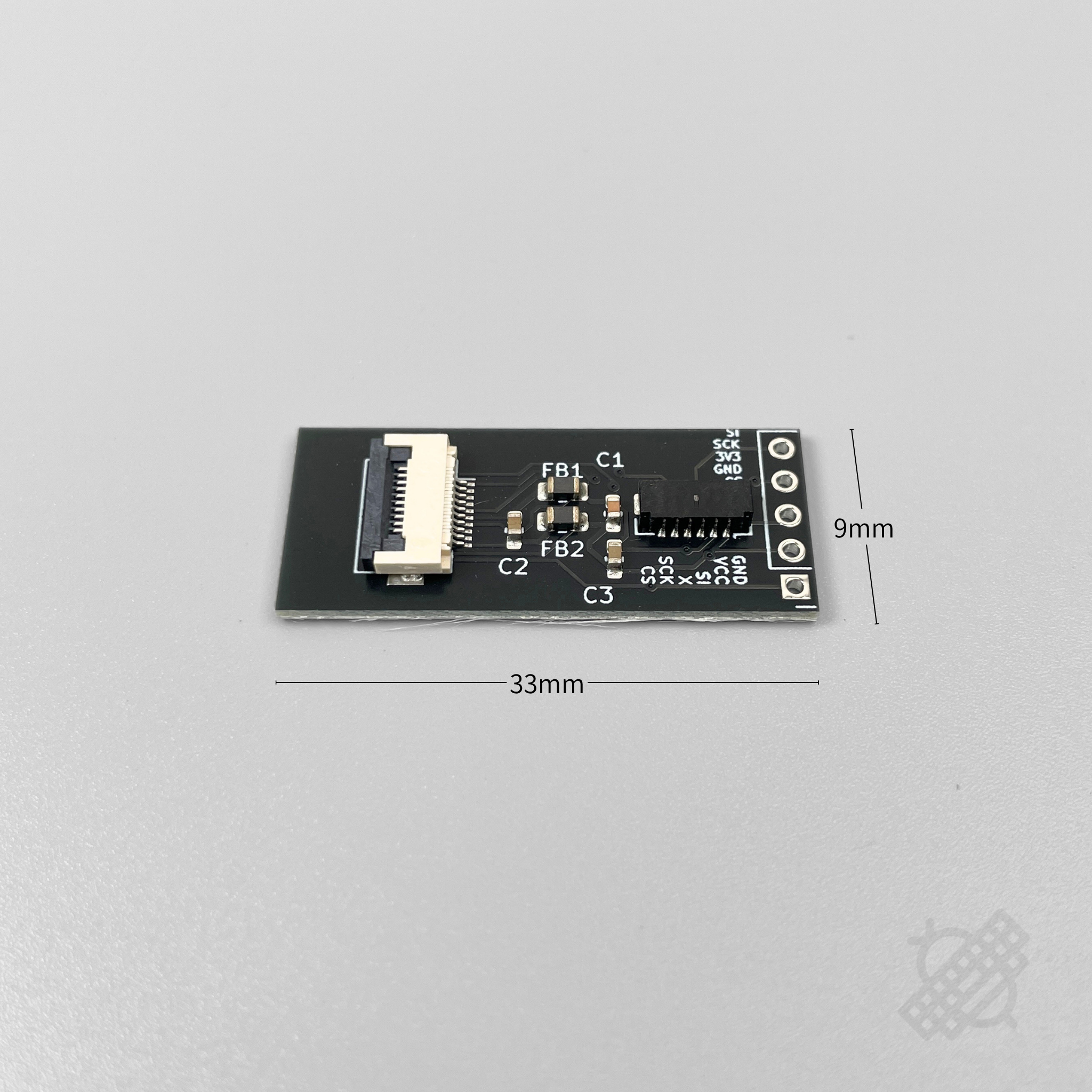

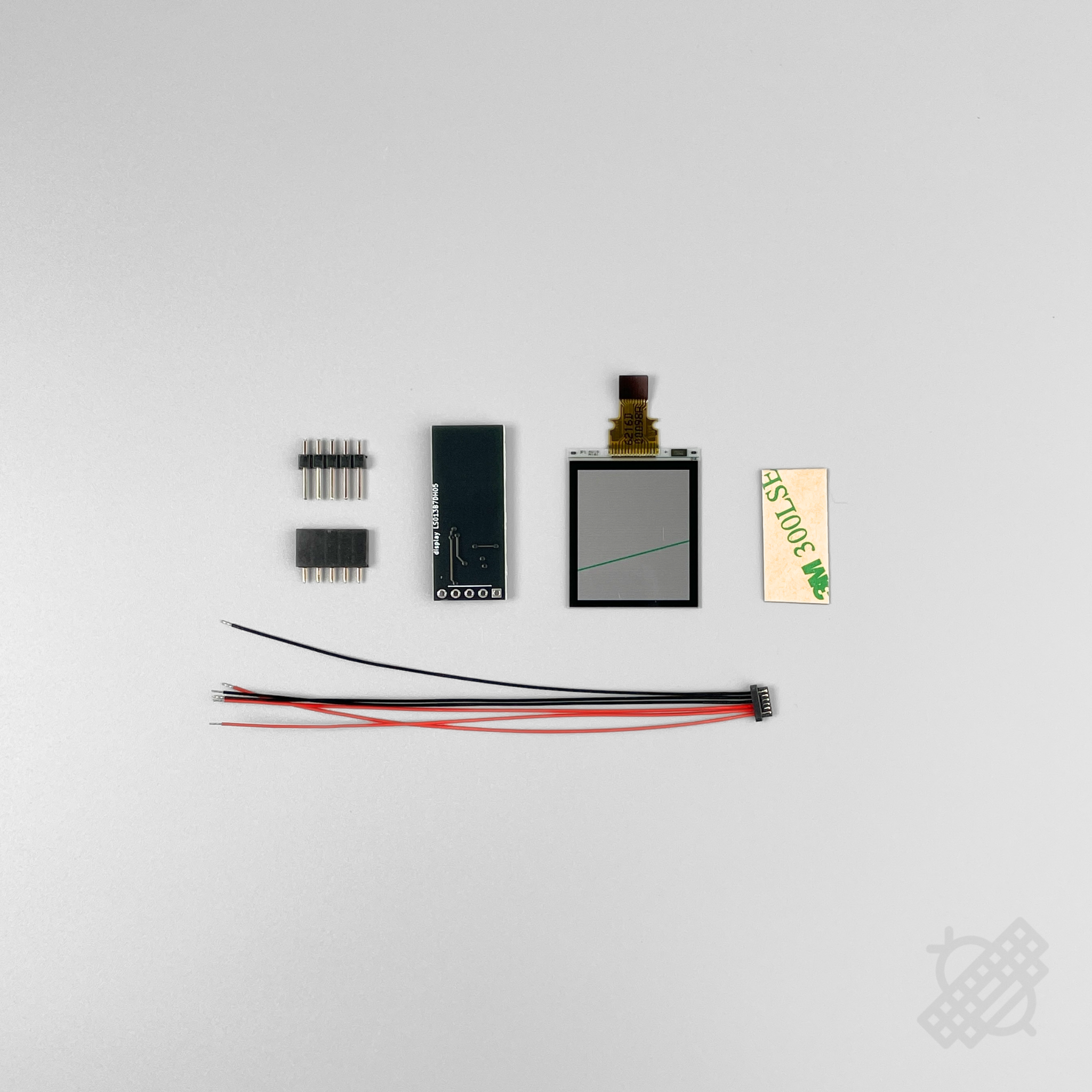

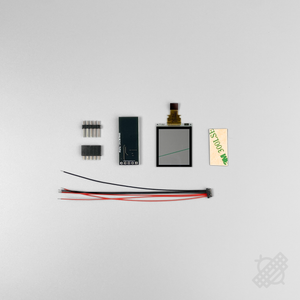

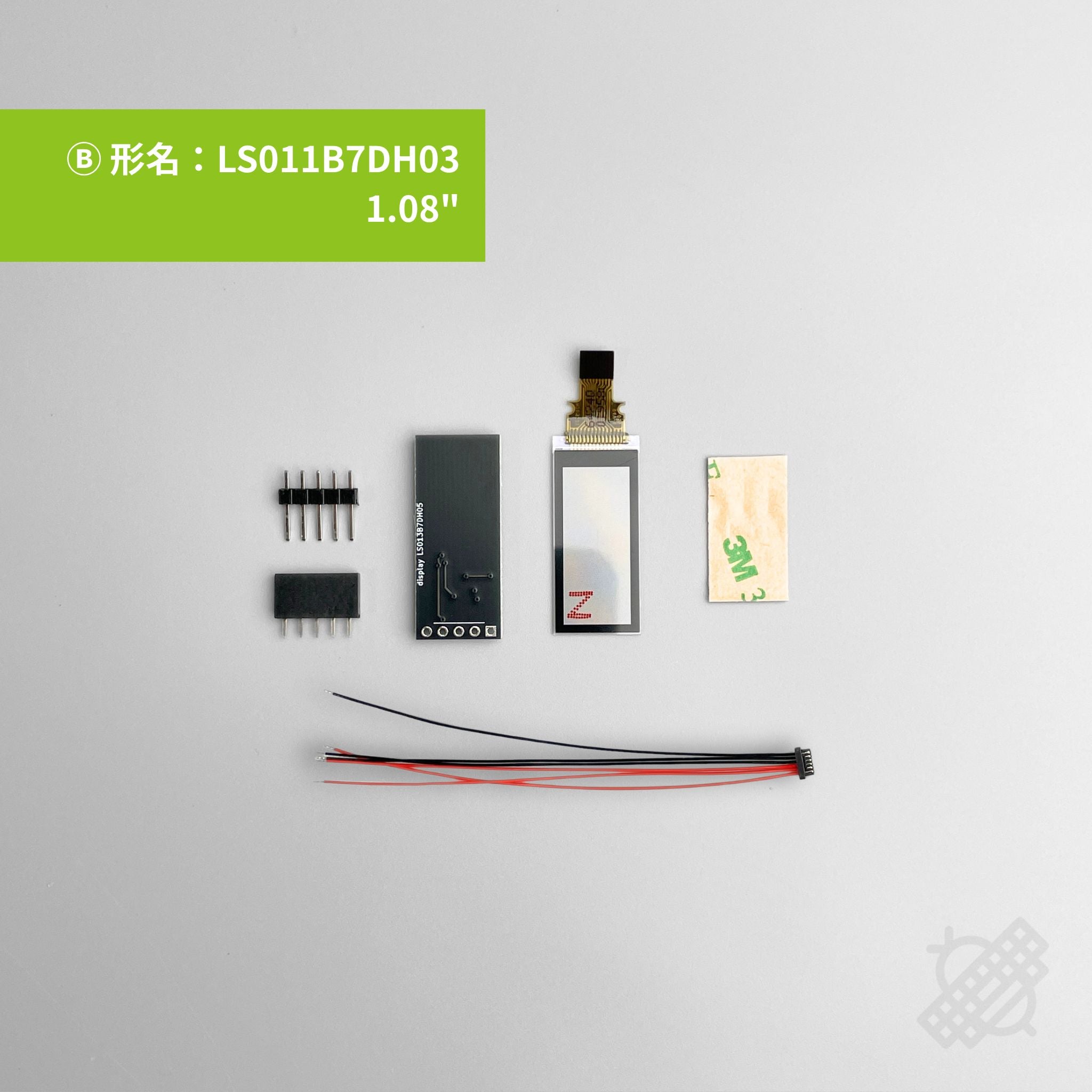

• ブレイクアウトボード
• DF52 6P ケーブル
• 5Pモジュール用ピンヘッダ
• 5Pモジュール用ピンソケット


注意事項

本モジュールは3.3V専用です。部品破損の原因となりますので、絶対に5Vを印加しないでください。
